TPK86620多探头超声波平衡梁介绍
一、超声波平衡梁工作原理
  非接触式平衡梁用于沥青摊铺机的平整度控制。其找平原理：安装在水平梁的多个超声波传感器测试路基的不平整信号并上传给平衡梁控制器，控制器对这些数据处理后输出找平油缸控制指令，使摊铺机牵引点始终维持在给定的基准面上，保证摊铺机摊铺出平整光滑的路面。
二、超声波平衡梁性能特点
传统的机械平衡梁相比，该系统采用结构紧凑的轻质铝合金梁，拆装简单
结构紧凑的非接触式平衡梁使摊铺机可在匝道、市政道路等特殊路段方便地施工，其非接触、无沾粘、免清洗特别适于在 SMA 等粘黏性沥青混合料
合金梁距离摊铺机大臂的位置借助支架可随意调整，使得该系统可装在任何形式的摊铺机上
系统的非接触、数字通讯及对测试数据的智能处理等特点，保证能提供更平整的路面
三、TPK86620性能特点
●数字式电路，抗干扰能力强，控制精度高

●德国原装进口超声波传感器，高频次测量
●中文液晶屏显示，清晰直观

●四个轻触式按键，操作更便捷

●声光报警，液晶屏中文提示故障点
●脉宽可调，消除油缸上升、下降过  程中欠调或超调现象
●多重保护(反极性保护、短路保护、过压过流保护、抗电磁干扰)

●声光报警，液晶屏中文提示故障点
●梁体可折叠，转场方便

●适配于国内外各种型号摊铺机
●探头顺序可相互替
四、TPK86620产品技术参数
 厚度调整范围     ０～４００ＭＭ
 超声波传感器精度 ０．２ＭＭ
 主控制器控制静区 ０．５ ～４ＭＭ
 工作电压         ＤＣ１１～３０Ｖ
 输出方式         脉冲调节，适用于各种电控调节摊铺机
 输出保护         电子过流保护
 通道数           6通道
 机械梁长         ８Ｍ
 等效梁长         ８Ｍ～２０Ｍ
 系统重量         大约85k

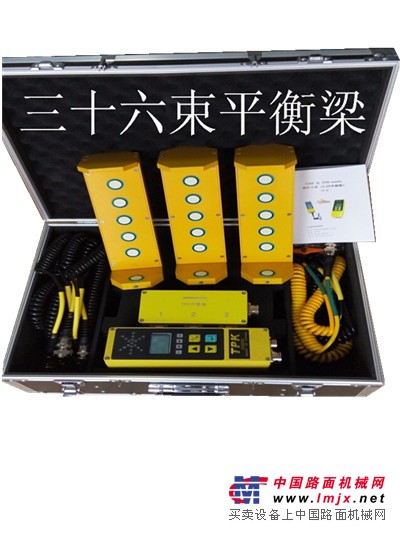

五、系统组成
5、1、超声波传感器：检测路面高低信号，将检测信号传输给主控制器以控制室路面平整度
  每组滑靴含有6个传感器
5、2控制器：接受超声波传感器信号，对信号进行分析、计算、处理，得出找平油缸控制信号。
      数字电路，开关量输出，灵敏度：1*0.5~8*0.5mm，工作电压VDC11-30VDC，等效梁长8、12、16、20米四个档位，带储存记忆功能，电子过流保护。主控制器控制静区：0.5—4MM。短时间不受地面障碍物的影响，能自动滤波短时间的人为障碍物

5、3连接器：美军标MIL-C-2468Ⅱ标准，插拔试用次数：12000次

5、4电缆------缆普带屏敝耐高温-30℃——110℃。带屏蔽，避免信号受外界干扰
5、5折叠式铝梁、支架以及安装必须的附件
---钛铝合金材质，尺寸110×50×3。展开约8米，折叠长度约2米
特点：转弯角度大，强度好，抗震效果
